Ils ont trois rôles. Les rouleaux chauffants font fondre la colle de la pochette, les rouleaux de traction ou de pression chassent l'air et collent le film sur le document, et les rouleaux de refroidissement, sur les machines haut de gamme, figent le plastique avant la sortie.
Besoin d'informations, d'une disponibilité, d'un devis ? Appelez-nous :
Alors qu'une machine grand public se contente souvent de 2 rouleaux, les équipements professionnels intègrent 4, 6, 8, voire 10 rouleaux. Cet article détaille la mécanique interne, la gestion thermique et les applications concrètes de chaque configuration pour vous aider à comprendre l'impact de ce composant sur vos flux de production.
Le rôle fondamental des rouleaux : chauffer, presser, stabiliser
Pour qu'une plastification soit réussie (c'est-à-dire transparente, sans bulles, sans vagues et durable), la pochette plastique (composée de PET et d'une couche de colle EVA) doit subir un traitement précis combinant température homogène et pression constante.

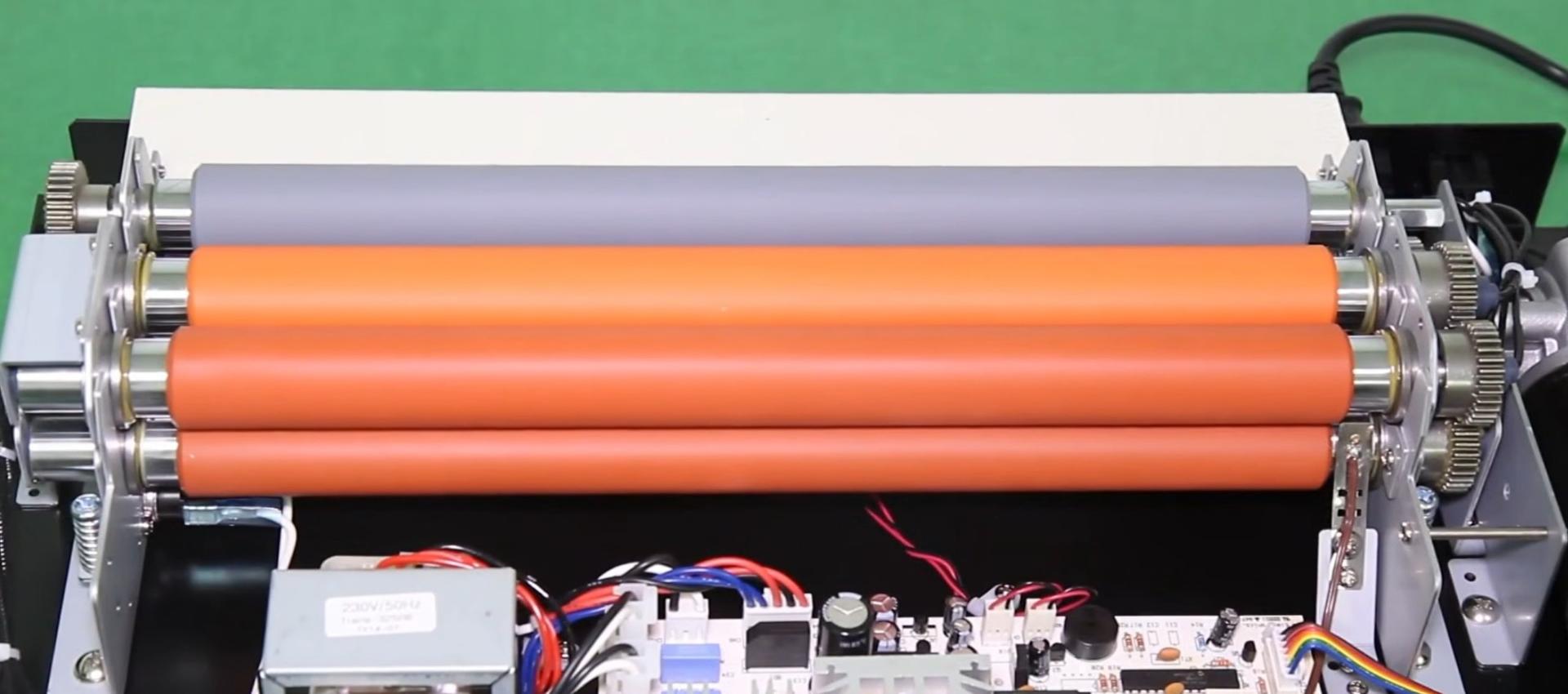

Dans une plastifieuse, les rouleaux se divisent en trois catégories principales :
Les rouleaux chauffants (par l'intérieur) : ils intègrent des lampes infrarouges ou des résistances. Leur but est de transférer la chaleur directement au cœur du film pour liquéfier la colle.
Les rouleaux de traction / pression : ils écrasent le document pour chasser l'air et assurer l'adhérence de la colle sur le papier.
Les rouleaux de refroidissement : présents sur le très haut de gamme, ils stabilisent le plastique encore malléable pour le figer avant sa sortie à l'air libre.

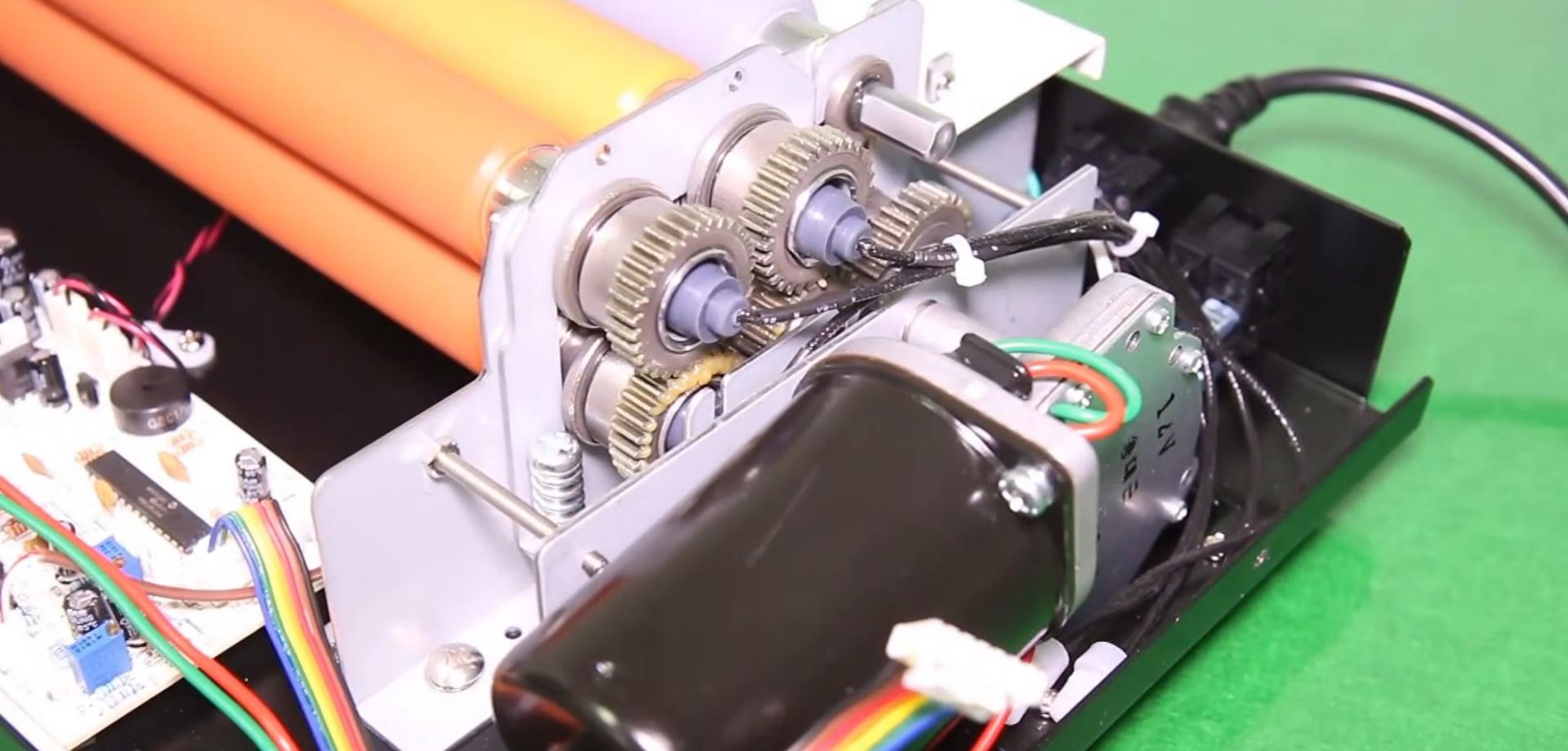

Les pignons en bout de rouleaux transmettent la rotation du moteur à chaque paire.
Analyse détaillée par configuration mécanique
1. Les plastifieuses à 4 rouleaux : le standard de bureau performant
Architecture type : 2 rouleaux chauffants (entrée) + 2 rouleaux de pression (sortie).
Vitesse moyenne : 550 à 1 260 mm/min.
Fonctionnement mécanique
Le document est inséré et immédiatement pris en charge par la première paire de rouleaux qui combine la chauffe et la première pression. La seconde paire, non chauffée, finalise le pressage et tire le document vers la sortie.
Avantages et limites
C'est la configuration idéale pour une utilisation bureautique classique ou pour des commerces de proximité. Elle gère très bien les pochettes standards (jusqu'à 125 microns par face) sur du papier standard (80 g à 120 g).
Cependant, la zone de chauffe est très courte. Si vous tentez d'augmenter la vitesse ou de passer un papier trop épais (250 g et plus), les deux premiers rouleaux n'auront pas le temps de transférer assez de chaleur : la colle sera mal fondue, créant un effet « brumeux » ou un décollement rapide des bords.
2. Les plastifieuses à 6 rouleaux : la polyvalence et la force mécanique
Architecture type : 4 rouleaux chauffants + 2 rouleaux de refroidissement / sortie.
Vitesse moyenne : 600 à 2 830 mm/min.
Fonctionnement mécanique
Ici, la zone de transfert thermique est doublée. Le document passe successivement entre deux paires de rouleaux chauffants avant d'atteindre les rouleaux de lissage finaux.

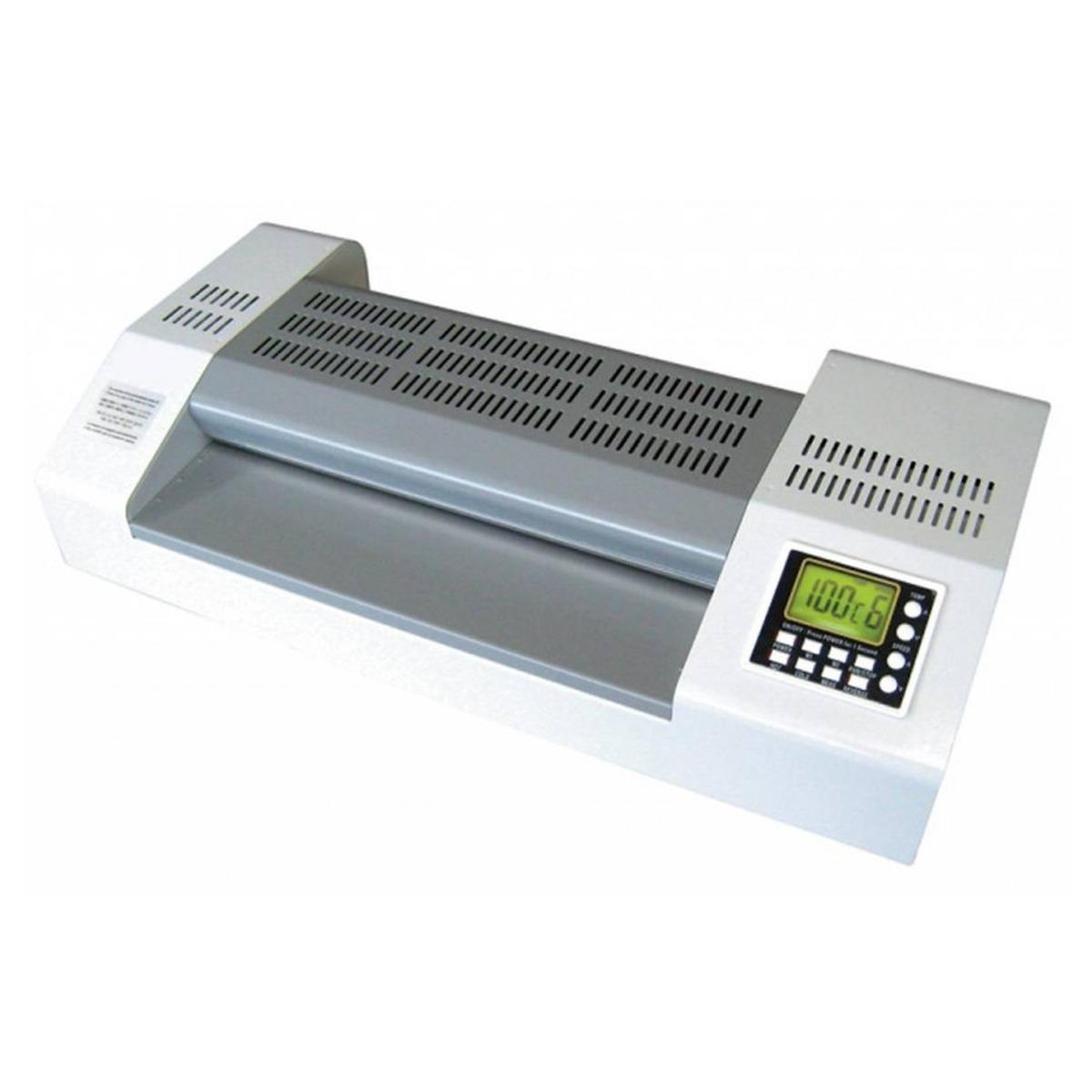

L'atout des supports rigides et pochettes épaisses (ex. : SKY 335R6)
C'est la catégorie reine pour les ateliers de reprographie intermédiaires. Grâce aux 4 rouleaux chauffants, la colle reçoit une chaleur progressive et profonde. C'est ce qui permet à des machines comme la SKY 335R6 d'accepter des pochettes ultra-épaisses (jusqu'à 350 microns par face).
De plus, le couple mécanique exercé par 6 rouleaux permet l'écartement nécessaire pour insérer des supports rigides (carton mousse) jusqu'à 3 mm d'épaisseur sans que la machine ne patine ou ne crée de plis thermiques.

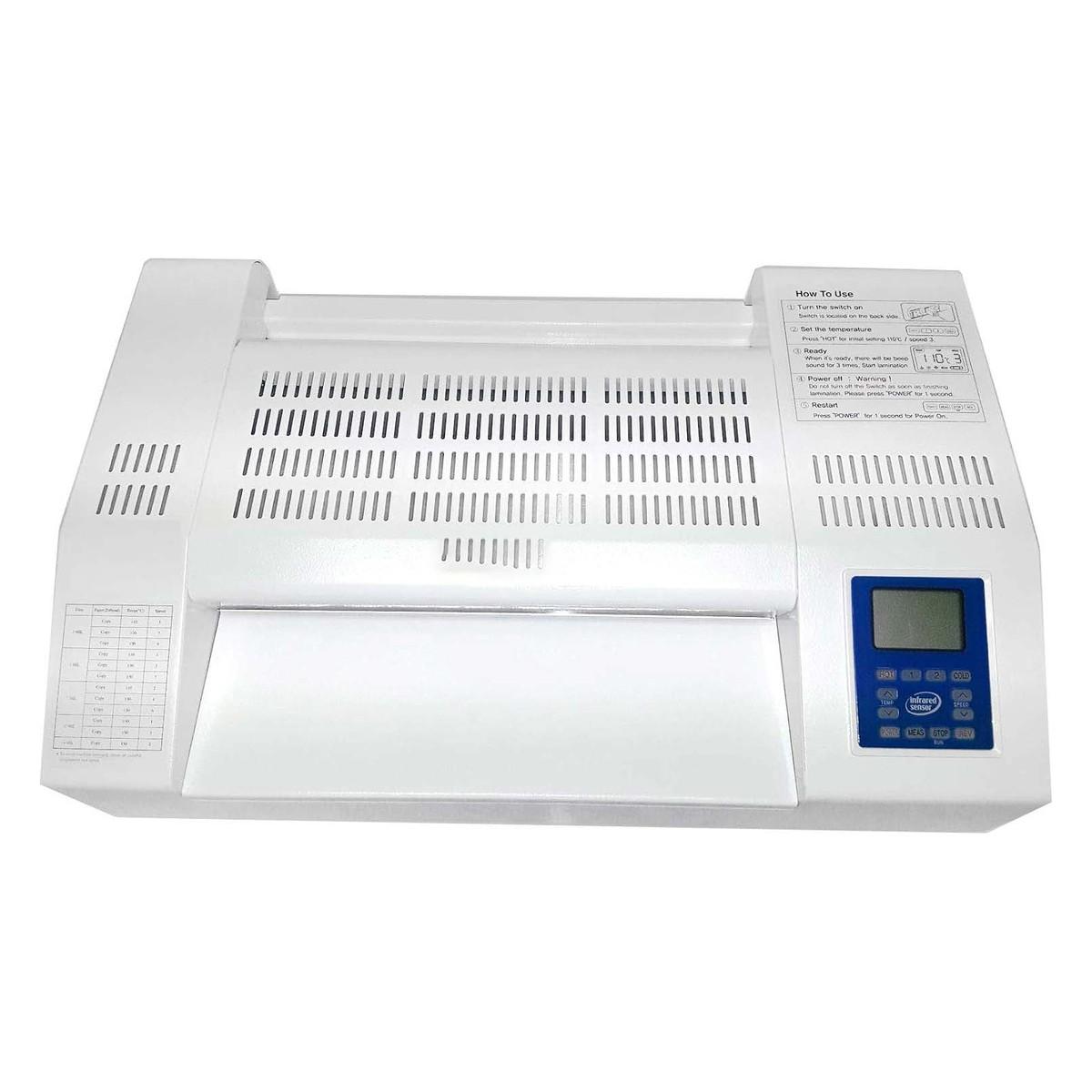

3. Les plastifieuses à 8 rouleaux : le compromis haute vitesse
Architecture type : 4 rouleaux chauffants + 4 rouleaux de traction / sortie.
Cette configuration cherche à maximiser le rendement horaire. En alignant 4 rouleaux chauffants à la suite, la machine crée un véritable tunnel thermique.
Avantages et limites
Le passage du document peut être extrêmement rapide car chaque millimètre de papier reste exposé à la chaleur tout au long des deux premières paires de cylindres. Elle élimine totalement les micro-bulles d'air, même sur les aplats noirs ou les tirages photographiques argentiques très denses qui rejettent habituellement l'adhérence de la colle.
Le seul bémol de l'architecture à 8 rouleaux réside dans la sortie : à haute vitesse, le document sort très chaud et peut subir un léger effet de « tuilage » (le papier se courbe en refroidissant à l'air libre) s'il n'est pas immédiatement posé sous un poids.

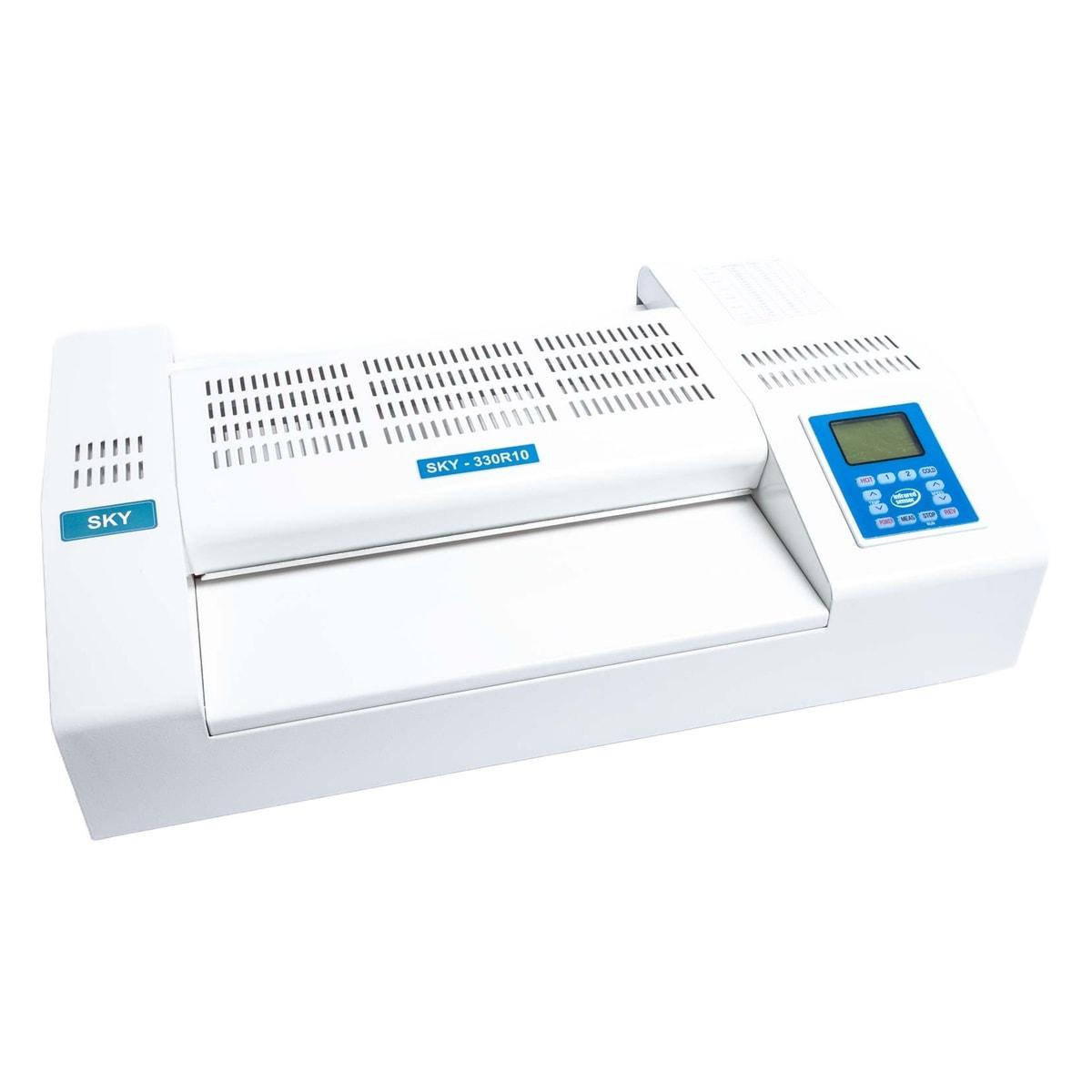

4. Les plastifieuses à 10 rouleaux : l'élite de la production industrielle
Architecture type : 6 rouleaux chauffants + 2 rouleaux de refroidissement + 2 rouleaux de sortie finale.
C'est le sommet de l'ingénierie dans le domaine. La machine sépare le travail en trois étapes distinctes et ultra-maîtrisées. Les 6 premiers rouleaux liquéfient la colle à très haute vitesse.
Avec une vitesse pouvant atteindre 4 000 mm/min, une machine à 10 rouleaux est capable de plastifier un document A3 en moins de 7 secondes. Pour aligner une telle cadence, la machine intègre un tunnel thermique composé de 6 rouleaux chauffants. Cette surface de contact prolongée permet de liquéfier instantanément et uniformément la colle des pochettes (jusqu'à 350 microns par face), même lorsque le document traverse la machine à pleine vitesse.
L'étape suivante fait toute la différence : les rouleaux 7 et 8 sont des cylindres de refroidissement maintenus sous forte pression mécanique, qui forcent le plastique à se figer pendant qu'il est écrasé à plat.
À haute vitesse, le plastique sort de la zone de chauffe dans un état presque liquide. En abaissant progressivement la température du plastique tout en maintenant une forte pression, ces rouleaux figent la matière. Le document ne ressort pas déformé ou gondolé par la chaleur, un défaut récurrent sur les machines plus modestes.
À quoi servent les rouleaux 9 et 10 ?
Situés tout à l'arrière de la machine, les rouleaux 9 et 10 forment la paire de sortie finale (Outlet / Pull Rollers). Ils n'ont plus pour rôle de chauffer ni de refroidir le document, mais remplissent trois fonctions mécaniques cruciales :
La traction synchrone (éviter l'effet d'accordéon) : à la vitesse extrême de 4 000 mm/min, le document traverse la machine à toute allure. Les 6 premiers rouleaux poussent le document vers l'avant, tandis que les rouleaux 7 et 8 (refroidissement) continuent de le guider. Les rouleaux 9 et 10 agissent comme un système de traction. Ils tournent à une vitesse rigoureusement synchronisée avec le reste du moteur pour « tirer » le document vers la sortie. Sans cette tension constante à l'arrière, le document risquerait de ralentir à cause des frictions, de se plisser ou de créer un embouteillage (effet accordéon) à l'intérieur de la machine.
Le lissage final à mémoire de forme : bien que les rouleaux 7 et 8 aient déjà figé le plastique par refroidissement, la pochette sort de la zone thermique avec une certaine élasticité. Les rouleaux 9 et 10 exercent une pression mécanique finale à température ambiante. Cette ultime pression applique une force de laminage à plat qui élimine les toutes dernières tensions internes du papier et du plastique. C'est ce qui garantit que le document sortira parfaitement rectiligne, comme une feuille de métal sortant d'un laminoir, sans aucune courbure.
L'éjection propre sur le plateau de réception : lorsque le plastique chaud ou tiède quitte une machine, il a tendance à être légèrement statique ou collant. La texture en silicone spécifique des rouleaux 9 et 10 est conçue pour ne pas adhérer au film protecteur. Ils assurent une éjection fluide et nette du document vers le plateau de réception extérieur (Output Tray), évitant que le bord du document ne s'enroule vers le bas ou ne reste bloqué contre le châssis métallique de la machine.
Choisir une plastifieuse à 10 rouleaux, c'est s'équiper d'une chaîne de montage miniature où chaque paire de cylindres a un rôle spécialisé. De l'introduction ultra-rapide à l'éjection finale gérée par les rouleaux 9 et 10, cette mécanique de précision élimine les interventions manuelles, supprime les risques de bourrage et garantit une finition irréprochable sur des milliers de documents.
Deux plastifieuses SKY côte à côte : la 325R6 à 6 rouleaux et la 330R10 à 10 rouleaux.
Tableau comparatif des performances et applications
Critères techniques
4 rouleaux
6 rouleaux
8 rouleaux
10 rouleaux
Zone de chauffe (rouleaux)
2
4
4
6
Zone de refroidissement interne
Non
Non
Non
Oui (2 rouleaux)
Épaisseur max. support (papier/carton)
2 à 3,5 mm
Jusqu'à 3 mm
Jusqu'à 3,5 mm
Jusqu'à 3 mm
Épaisseur max. pochette (par face)
250 à 300 µ
Jusqu'à 350 µ
Jusqu'à 350 µ
Jusqu'à 350 µ
Rendement (volume quotidien)
Faible (< 50 docs)
Modéré à fort (~200 docs)
Intensif (~500 docs)
Industriel (continu)
Planéité en sortie (anti-gondolement)
Moyenne
Excellente
Bonne
Parfaite / absolue
En résumé : quelle architecture choisir ?
Optez pour 4 rouleaux si votre priorité est le coût et que vos besoins se limitent à la protection de documents administratifs standards sans contrainte de temps.
Choisissez 6 rouleaux si vous devez manipuler des pochettes très épaisses (350 microns), des menus de restaurant lourds ou effectuer des montages sur panneaux rigides de 3 mm, tout en conservant une vitesse de traitement très correcte.
Passez à 10 rouleaux (ou 8 selon les gammes) si votre critère principal est la productivité horaire et que vous ne pouvez vous permettre aucun défaut optique (bulles, voile thermique, gondolement) sur des cadences industrielles de plusieurs centaines de documents par jour.
